Produkteigenschaften

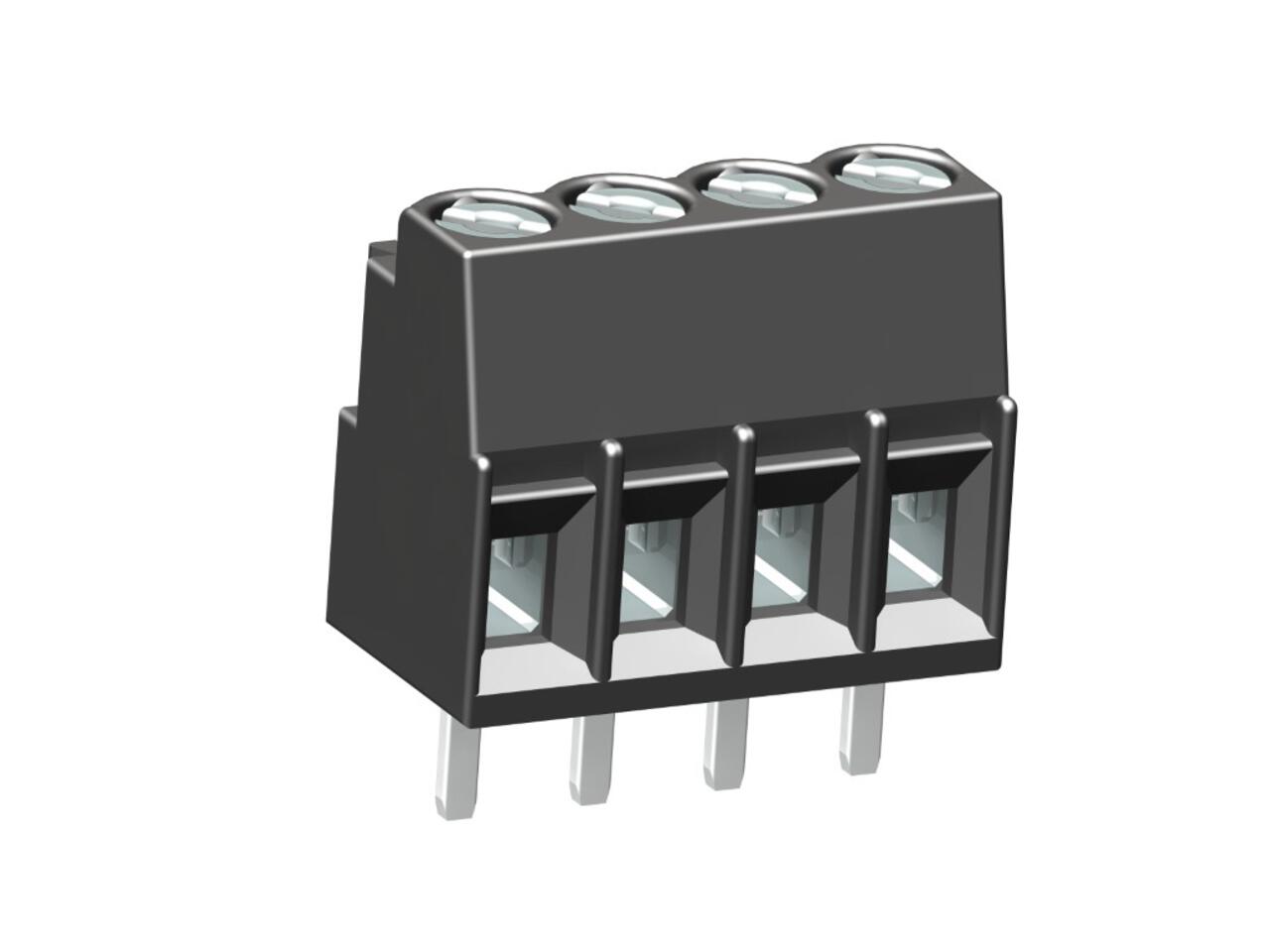

Die Serie 210 ist ein platzsparender Leiterplattensteckverbinder mit einem Raster von 3,5 mm und einer relativ hohen Anschlusskapazität. Die 2- bis 24-poligen Steckverbinder sind mit unverlierbaren M2-Schrauben ausgestattet, die eine hochwertige Schraubverbindung mit Elevator-System bieten. Steckverbinder mit einem solchen Elevator-System sind ideal für wiederholtes Trennen, da sich Klemmenkörper und Leiter parallel zur Druckklemme bewegen. Das Elevator-System ermöglicht ein einfaches Trennen und Kontaktieren des Steckers. Ein besonderes Merkmal des Gehäuses ist die leichte Erkennbarkeit der Poltrennung, wenn man es von oben betrachtet. Die Steckverbinder sind mit einer Prüfbohrung versehen und können ohne Polverlust nebeneinander montiert werden.
Technische Daten & Downloads
- Variante
- Leiterplattenklemmen
- Raster
- 3.50 mm
- Nennquerschnitt
- 1
- Drahteinführrichtung
- horizontal
- Drahtschutz
- Nein
- Leiterplattenanschluss
- Wellenlöten
- Nennstrom
- 12.5
- Spannungsfestigkeit
- 130 V nach EN 60998-1
- Drahtanschlusstechnik
- Schraubanschluss
- Verpackungsart
- Standard (Schüttgut)
- Marke
- WECO
- Downloads
- 210-A-111_de.pdf
Filter
| Menge | Art. Nr. | Bezeichnung | Lager | Polzahl | Gehäuselänge | VE | Einheit |
|---|---|---|---|---|---|---|---|
|
|
210-A-111/06 | 10.804.006 Serie 210A WECO |
|
6 | 21mm | 200 | Stk |
|
|
210-A-111/04 | 10.804.004 Serie 210A WECO |
|
4 | 14mm | 250 | Stk |
|
|
210-A-111/10 | 10.804.010 Serie 210A WECO |
|
10 | 35mm | 100 | Stk |
