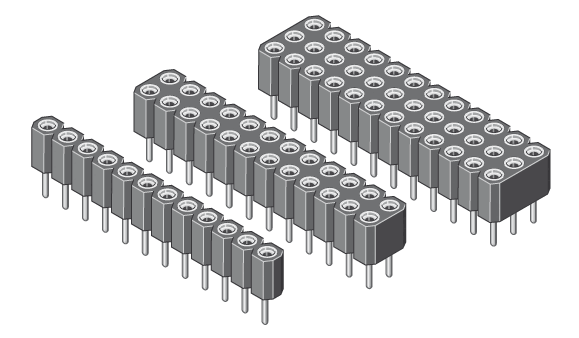

Buchsenleiste mit gedrehten Kontakten THT, Raster 2,54 mm - Serie 111

Eigenschaften

Sockelleiste im Raster 2,54 mm mit gedrehten Kontakten. Low-Profile-Isolierkörper mit nur 4,20 mm Bauhöhe

- Kontaktoberfläche: verfügbar als x=T= Sn / x=F= Au / x=H= 0.75 µAu
- Kontaktoberfläche Clip: verfügbar als x=F= Au / x=H= 0.75 µAu
- Maximale Polzahlen: 1-reihig 001-032 Pol, 2-reihig 004-064 Pol, 3-reihig 006-096 Pol
- Ausführungen: gerade, 1-reihig, 2-reihig, 3-reihig

*** Bitte ersetzen Sie bei einer Anfrage oder Bestellung die Platzhalter "x oder y" durch die entsprechende Kennzeichnung für die gewünschte Ausführung. Die Möglichkeiten entnehmen Sie bitte aus dem Datenblatt (PDF) in DOWNLOADS. Danke ***
*** Lieferzeit für alle Polzahlen auf Anfrage ***

Technische Daten

Variante
Buchsenleiste
Raster
2.54 mm
Leiterplattenanschluss
Einlöt
Kontaktmaterial
Kupferlegierung
Isolationsmaterial
Hochtemperaturfestes Thermoplast UL94V-0
Nennstrom
3 A
Nennspannung
150 VRMS / VDC / Luft- und Kriechstrecken beachten
Spannungsfestigkeit
500 VRMS für 1 Minute
Betriebstemperatur
-55°C bis + 125°C
Verarbeitungstemperatur
260°C für 10 Sekunden

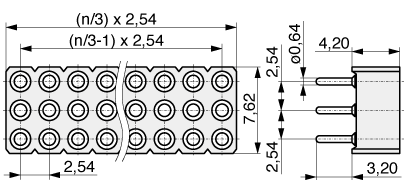

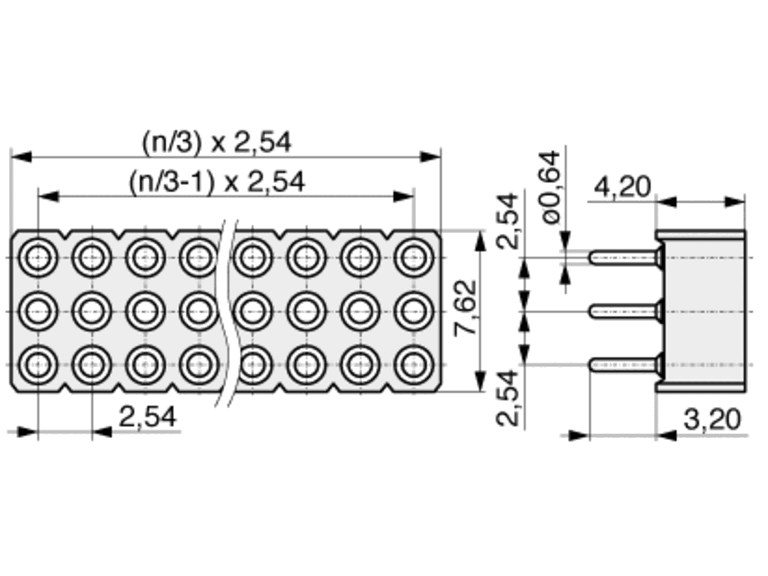

Gesamtlänge A
7.4 mm
Steckbereich B
4.2 mm
Lötbereich C
3.2 mm
Ausrichtung zu PCB
Vertikal
verfügbar in Ausführung
1-reihig / 2-reihig / 3-reihig
Marke
MPE-Garry
Menge Art.Nr. Bezeichnung Lager VE Einheit
111-x-xxx-0-MTx-LS0 Buchsenleiste THT Raster 2,54 mm - Serie 111 1 Stk
Änderungen vorbehalten
