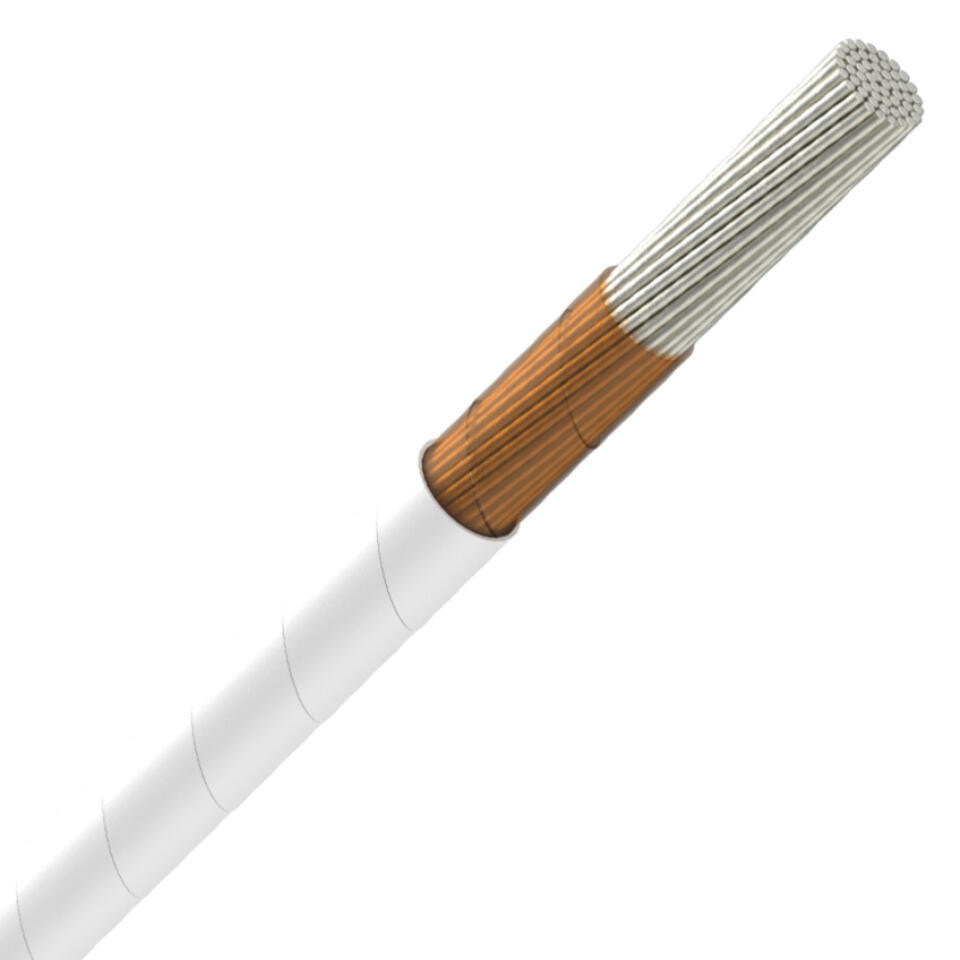

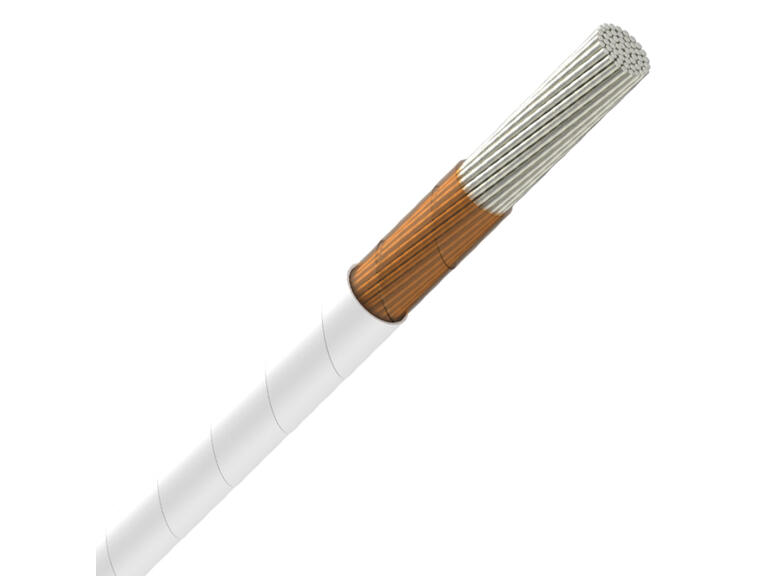

EN2267

Eigenschaften

Die Spezifikationen von EN-Drähten und -Kabeln sind unter dem Namen Airbus- und Eurocopter-Drähte und -Kabel bekannt. Sie werden in einer Vielzahl von Konstruktionen angeboten und sind schnell erkennbar, da sie alle mit dem Präfix EN beginnen. EN-Spezifikationen können auch in verschiedene Kategorien eingeteilt werden, z. B. Fang- und Zellendrähte, Koaxialkabel, Twinax-Buskabel, Quad-Ethernet-Kabel, optische Kabel, Flugtestkabel, feuerbeständige Kabel, Stromkabel, und einige werden auch als Spezialkabel eingestuft.

Technische Daten

Werkstoff der Aderisolation
Polytetrafluorethylen (PTFE)
Ader-Kennzeichnung
Farbe
Schirm
Nein
Mantelmaterial
ohne
Mantel-Farbe
ohne
Ausführung
rund
Zul. max. Leitertemperatur
260 °C
Nennspannung U
115 V
Menge Art.Nr. Bezeichnung Lager Leiternennquerschnitt Ader-Zahl Außendurchmesser ca. AWG VE Einheit
EN2267-008A001S XDM26-001 0.14 mm² 1 0.45 mm 26 1 Meter
EN2267-010A001S XDR26-001 0.14 mm² 1 0.45 mm 26 1 Meter
EN2267-007B001P XPN26-001 0.14 mm² 2 0.45 mm 26 1 Meter
EN2267-009B001P XDRB26-001 0.14 mm² 2 0.45 mm 26 1 Meter
EN2267-009C001P XDRC26-001 0.14 mm² 3 0.45 mm 26 1 Meter
EN2267-007C001P XQL26-001 0.14 mm² 3 0.45 mm 26 1 Meter
EN2267-007D-001P XRK26-001 0.14 mm² 4 0.45 mm 26 1 Meter
EN2267-010A002S XDR24-020 0.25 mm² 1 0.56 mm 24 1 Meter
EN2267-008A002S XDM24-001 0.25 mm² 1 0.56 mm 24 1 Meter
EN2267-009B002P XDRB24-005 0.25 mm² 2 0.56 mm 24 1 Meter
EN2267-007B002P XPN24-001 0.25 mm² 2 0.56 mm 24 1 Meter
EN2267-009C002P XDRC24-001 0.25 mm² 3 0.56 mm 24 1 Meter
EN2267-007C002P XQL24-001 0.25 mm² 3 0.56 mm 24 1 Meter
EN2267-007D-002P XRK24-001 0.25 mm² 4 0.56 mm 24 1 Meter
EN2267-010A004S XDR22-010 0.34 mm² 1 0.66 mm 22 2'200 Meter
EN2267-008A004P XDM22-001 0.34 mm² 1 0.66 mm 22 1 Meter
EN2267-007B004P XPN22-001 0.34 mm² 2 0.66 mm 22 1 Meter
EN2267-009B004P XDRB22-002 0.34 mm² 2 0.66 mm 22 1 Meter
EN2267-007C004P XQL22-001 0.34 mm² 3 0.66 mm 22 1 Meter
EN2267-009C004P XDRC22-001 0.34 mm² 3 0.66 mm 22 1 Meter
EN2267-009D004P XDRD22-002 0.34 mm² 4 0.66 mm 22 1 Meter
EN2267-007D-004P XRK22-001 0.34 mm² 4 0.66 mm 22 1 Meter
EN2267-010A006S XDR20-010 0.5 mm² 1 0.8 mm 20 1 Meter
EN2267-008A020P 0.5 mm² 1 0.8 mm 20 1 Meter
EN2267-008A006P XDM20-001 0.5 mm² 1 0.8 mm 20 1 Meter
EN2267-007B006P XPN20-001 0.5 mm² 2 0.8 mm 20 1 Meter
EN2267-009B006P XDRB20-001 0.5 mm² 2 0.8 mm 20 1 Meter
EN2267-009C006P XDRC20-001 0.5 mm² 3 0.8 mm 20 1 Meter
EN2267-007C006P XQL20-001 0.5 mm² 3 0.8 mm 20 1 Meter
EN2267-007D-006P XRK20-001 0.5 mm² 4 0.8 mm 20 1 Meter
EN2267-010A010S XDR18-009 0.75 mm² 1 1 mm 18 1 Meter
EN2267-008A010P XDM18-001 0.75 mm² 1 1 mm 18 1 Meter
EN2267-009B010P XDRB18-001 0.75 mm² 2 1 mm 18 1 Meter
EN2267-007B010P XPN18-001 0.75 mm² 2 1 mm 18 1 Meter
EN2267-009C010P XDRC18-001 0.75 mm² 3 1 mm 18 1 Meter
EN2267-007C010P XQL18-001 0.75 mm² 3 1 mm 18 1 Meter
EN2267-007D-010P XRK18-001 0.75 mm² 4 1 mm 18 1 Meter
EN2267-010A012S XDR16-007 1.5 mm² 1 1.4 mm 16 1 Meter
EN2267-008A012S XDM16-001 1.5 mm² 1 1.4 mm 16 1 Meter
EN2267-007B012P XPN16-001 1.5 mm² 2 1.4 mm 16 1 Meter
EN2267-009B012P XDRB16-001 1.5 mm² 2 1.4 mm 16 1 Meter
EN2267-007C012P XQL16-001 1.5 mm² 3 1.4 mm 16 1 Meter
EN2267-009C012P XDRC16-001 1.5 mm² 3 1.4 mm 16 1 Meter
EN2267-007D-012P XRK16-001 1.5 mm² 4 1.4 mm 16 1 Meter
EN2267-009D012P XDRD16-002 1.5 mm² 4 1.4 mm 16 1 Meter
EN2267-008A020S XDM14-001 2.5 mm² 1 1.8 mm 14 1 Meter
EN2267-010A020S XDR14-001 2.5 mm² 1 1.8 mm 14 1 Meter
EN2267-009B020P XDRB14-001 2.5 mm² 2 1.8 mm 14 1 Meter
EN2267-007B020P XPN14-001 2.5 mm² 2 1.8 mm 14 1 Meter
EN2267-007C020P XQL14-001 2.5 mm² 3 1.8 mm 14 1 Meter
EN2267-009C020P XDRC14-001 2.5 mm² 3 1.8 mm 14 1 Meter
EN2267-007D-020P XRK14-001 2.5 mm² 4 1.8 mm 14 1 Meter
EN2267-008A030S XDM12-001 4 mm² 1 2.26 mm 12 1 Meter
EN2267-008A090P DM08 4 mm² 1 2.26 mm 12 1 Meter
EN2267-008A030P DM12 4 mm² 1 2.26 mm 12 1 Meter
EN2267-010A030S XDR12-001 4 mm² 1 2.26 mm 12 1 Meter
EN2267-007B030P XPN12-001 4 mm² 2 2.26 mm 12 1 Meter
EN2267-009B030P XDRB12-001 4 mm² 2 2.26 mm 12 1 Meter
EN2267-007C030P XQL12-001 4 mm² 3 2.26 mm 12 1 Meter
EN2267-009C030P XDRC12-001 4 mm² 3 2.26 mm 12 1 Meter
EN2267-007D-030P XRK12-001 4 mm² 4 2.26 mm 12 1 Meter
EN2267-010A051S XDR10-001 6 mm² 1 2.76 mm 10 1 Meter
EN2267-008A051P XDM10-001 6 mm² 1 2.76 mm 10 1 Meter
EN2267-007B051P XPN10-001 6 mm² 2 2.76 mm 10 1 Meter
A1715-1D2 20092812 6 mm² 2 2.76 mm 10 1 Meter
EN2267-009B051P XDRB10-001 6 mm² 2 2.76 mm 10 1 Meter
EN2267-007C051P XQL10-001 6 mm² 3 2.76 mm 10 1 Meter
EN2267-009C051P XDRC10-001 6 mm² 3 2.76 mm 10 1 Meter
EN2267-009D051P XDRD10-001 6 mm² 4 2.76 mm 10 1 Meter
EN2267-007D-051P XRK10-001 6 mm² 4 2.76 mm 10 1 Meter
EN2267-008A090S XDM08-001 10 mm² 1 3.6 mm 8 1 Meter
EN2267-010A090S XDR08-001 10 mm² 1 3.6 mm 8 1 Meter
EN2267-007B090P XPN24-001 10 mm² 2 3.6 mm 8 1 Meter
EN2267-009B090P XDRB08-001 10 mm² 2 3.6 mm 8 1 Meter
EN2267-009C090P XDRC08-001 10 mm² 3 3.6 mm 8 1 Meter
EN2267-007C090P XQL08-001 10 mm² 3 3.6 mm 8 1 Meter
EN2267-007D-090P XRK08-001 10 mm² 4 3.6 mm 8 1 Meter
EN2267-008A140S XDM06-001 16 mm² 1 4.51 mm 6 1 Meter
EN2267-010A140S XDR06-001 16 mm² 1 4.51 mm 6 1 Meter
EN2267-007B140P XPN06-001 16 mm² 2 4.51 mm 6 1 Meter
EN2267-009B140P XDRB06-001 16 mm² 2 4.51 mm 6 1 Meter
EN2267-007C140P XQL24-001 16 mm² 3 4.51 mm 6 1 Meter
EN2267-009C140P XDRC06-001 16 mm² 3 4.51 mm 6 1 Meter
EN2267-007D-140P XRK06-001 16 mm² 4 4.51 mm 6 1 Meter
EN2267-010A220S XDR04-001 25 mm² 1 5.64 mm 4 1 Meter
EN2267-009B220P XDRB04-001 25 mm² 2 5.64 mm 4 1 Meter
EN2267-009C220P XDRC04-001 25 mm² 3 5.64 mm 4 1 Meter
EN2267-010A340S XDR02-001 35 mm² 1 6.68 mm 2 1 Meter
EN2267-009B340P XDRB02-001 35 mm² 2 6.68 mm 2 1 Meter
EN2267-009C340P XDRC02-001 35 mm² 3 6.68 mm 2 1 Meter
Änderungen vorbehalten
