68.038.50P-24VDC
Vanne proportionnelle Kuhnke type 68P - 0-5bar, NW 1.9mm

Propriétés

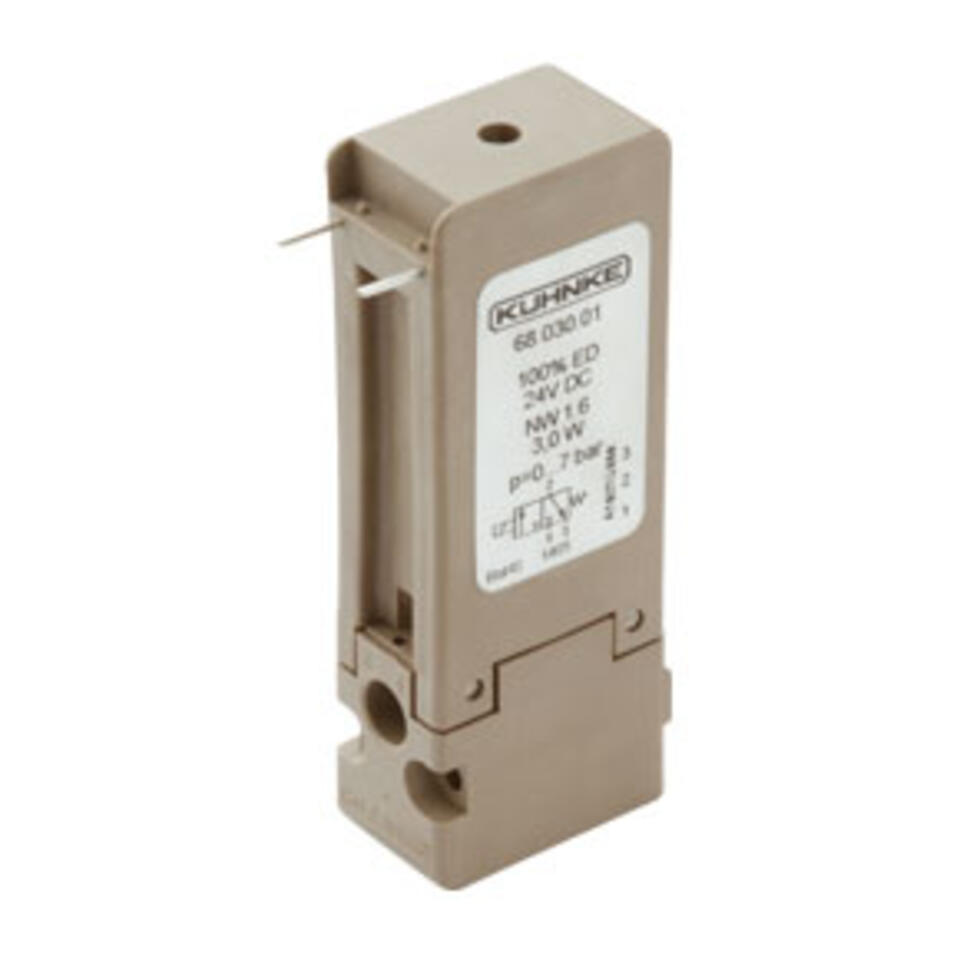

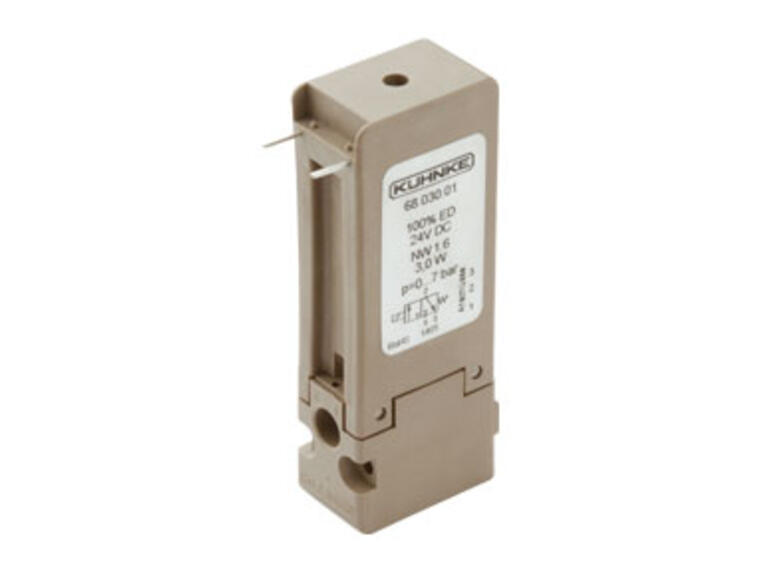

Vanne proportionnelle Kuhnke type 68P

Les vannes proportionnelles permettent, au moyen d'une commande électronique externe, d'approcher des positions intermédiaires de l'ouverture de la vanne en plus des positions de commutation discrètes. Ils sont utilisés dans les applications où des débits volumiques variables doivent être ajustés. Sur demande, ces vannes peuvent être conçues pour répondre aux exigences en matière d'oxygène conformément à la norme DIN EN ISO 15001, de sorte qu'une application typique se situe dans le domaine des équipements respiratoires.

Vanne proportionnelle à 2/2 voies, largeur 15 mm, 2 possibilités de connexion électrique différentes. L'ouverture de la vanne, qui croît continuellement en fonction de l'augmentation du débit d'entrée, permet un ajustement continu du débit volumique. Cette proportionnalité entre le débit d'entrée et le débit est fonction de la courbe caractéristique de la vanne et peut également être contrôlée par des capteurs et une électronique appropriés.

Matériaux
Base : Pocan
Joints : NBR

Spécifications techniques

Betätigungsart
elektrisch betätigt
Druckbereich
0 - 5 bar
cycle de service
100 %
Ventilfunktion
2/2-Wege NC
kv-Wert
1.4 l/min
Medium
Gefilterte (5 µm), geölte oder ungeölte Luft
Betriebsspannung
24VDC
Nennleistung
4.2 W
Nennweite
1.90 mm
elektrische Anschlussart
Steckerstifte / Pins
pneumatische Anschlussart
Flansch Sockel
Rückstellung
ressort
type de protecion (IP)
IP65
Umgebungstemperatur
-10°C bis +50°C
Produkttyp
Sitzventil
Wirkungsweise des Ventils
direktgesteuert
marque
Kendrion Kuhnke
Quantité Réf. Bezeichnung Stock UV Unité
68.038.50P-24VDC 196010 1 pcs
Sous réserve de modifications
