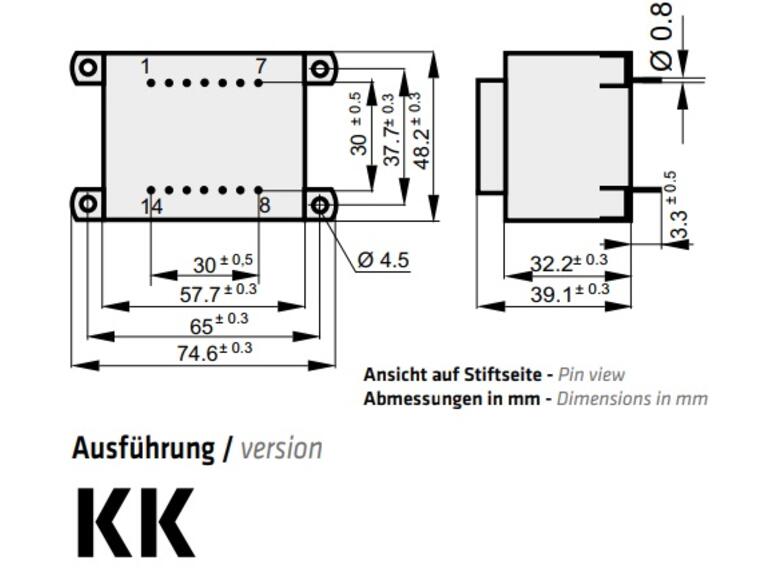

Transformator EI54/18.8 16,0VA Gehäuse KK Raster 30mm - Marschner

Eigenschaften

Printtransformator, Baugrösse EI54/18.8 - 16.0VA

Entscheidende Vorteile der Marschner EI38-EI54Transformatoren:
- kompakte Bauweise mit einem Leistungsbereich bis 23 VA
- optimale Bauhöhe für den Einsatz auf Leiterplatten
- nicht kurzschlussfest oder bedingt kurzschlussfest mit interner Temperatursicherung
- ausgezeichnetes Temperaturwechselverhalten durch Vakuumverguss
- Absicherung extern durch PTC möglich
- 100% stückgeprüft mit 4000 V PRI-SEC
- Temperatur-/Isolierstoffklasse ta40°C/B, ta70°C/B
- höchste Sicherheit und Langlebigkeit
- Zulassungen: VDE 0570, EN61558, UL506, CSA geprüft, ENEC10
- fester Sitz auf der Leiterplatte durch zusätzliche Befestigungsmöglichkeiten
- Zweikammer-Wicklung
- hohe Stossspannungsfestigkeit
- selbstverlöschendes Haubenmaterial

Sämtliche Baugrössen können wir nach Kundenwunsch anpassen:
- weitere PRI-SEC-Spannungen
- individuelle Leistungen
- unvergossene Ausführungen
- spezielle PIN-Belegung
- höhere Temperaturklassen
- eingebaute Thermosicherung/-schalter möglich
- weitere Gehäuse-/Anschluss-/Befestigungsmöglichkeiten
- raumsparende Montage durch innenliegende Befestigungslaschen möglichen

Weitere technische Angaben und Ausführungen oder Spannungen, welche hier nicht ersichtlich sind finden Sie in den Datenblättern/Produktkatalogen im Downloadbereich.

Fragen Sie uns bitte gerne an!

Technische Daten

EI 54/18.8 16,0 VA, ta 70°C/B
Variante
Printtransformator
Trafo-Baugrösse
EI54/18.8
Leistung
16.0 VA
Kurzschlussfestigkeit
nicht kurzschlussfest
Temperaturklasse
ta 70°C/B
Gewicht
417 g
Marke
Marschner
Menge Art.Nr. Lager Primärspannung Sekundärspannung Stromaufnahme Lagertype beim Hersteller? VE Einheit
V54.18/27305 115 V 24 V 666 mA Nein 1 Stk
V54.18/27312 115 V 2x24 V 333 mA Nein 1 Stk
V54.18/17300 230 V 6 V 2666 mA Nein 1 Stk
V54.18/17301 230 V 9 V 1777 mA Nein 1 Stk
V54.18/17302 230 V 12 V 1333 mA Ja 1 Stk
V54.18/17303 230 V 15 V 1066 mA Ja 1 Stk
V54.18/17305 230 V 24 V 666 mA Nein 1 Stk
V54.18/17310 230 V 2x15 V 533 mA Nein 1 Stk
V54.18/17312 230 V 2x24 V 333 mA Nein 1 Stk
V54.18/17306 230 V 2x6 V 1333 mA Nein 1 Stk
Änderungen vorbehalten
