Permanent-Elektrohaftmagnete Baureihe GTN
Eigenschaften
Neue Produktlinie: Baureihe GTN

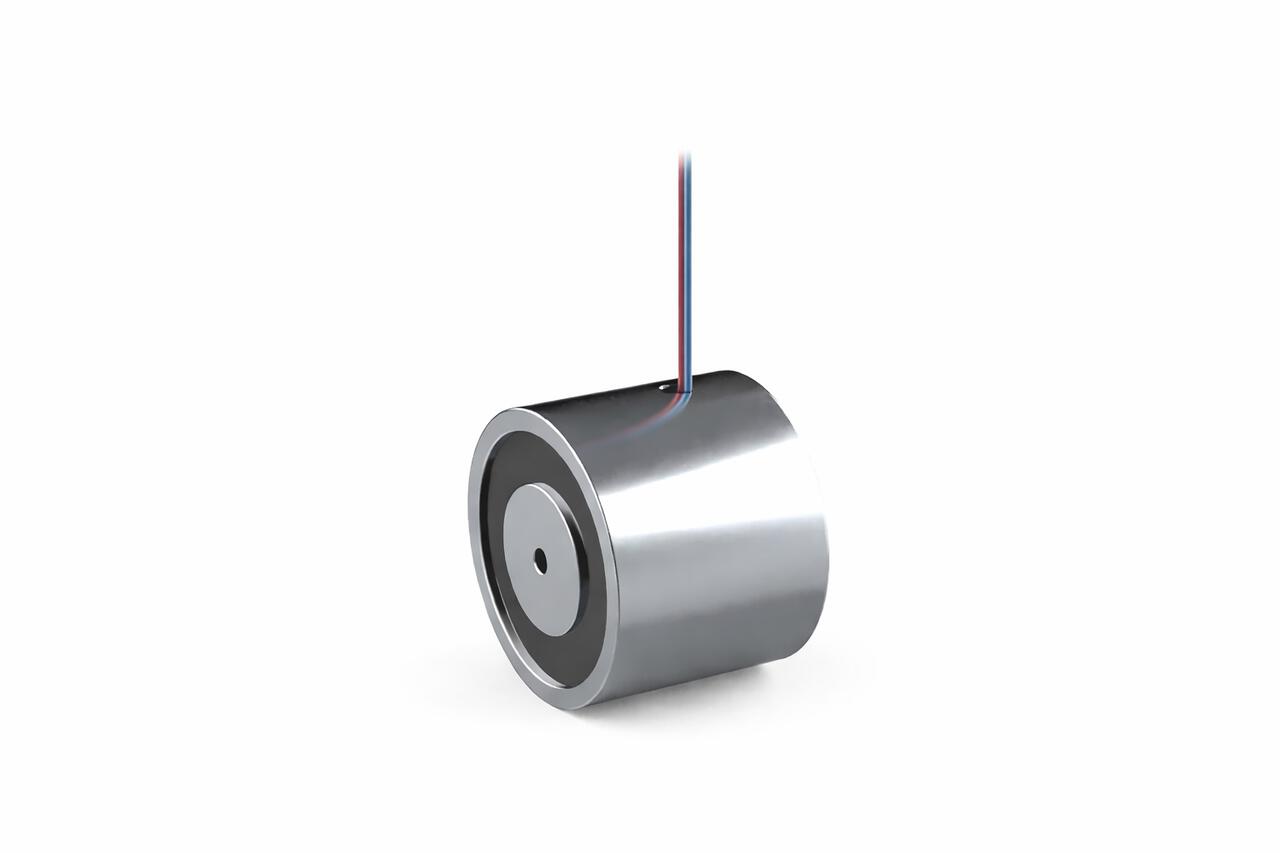

High-Performance Permanent-Elektrohaftmagnete in runder Bauform
- 3 Grössen: 25mm, 35mm und 50mm Durchmesser
- Haltekraft: 120N, 300N und >700N
Die neue Generation der Permanent-Elektrohaftmagnete überzeugt durch eine optimierte Konstruktion, die maximale stromlose Haltekraft auf kleinstem Bauraum ermöglicht. Die runden Magnete der GTN-Serie sind nach IP65 geschützt und damit bestens für anspruchsvolle Einsatzbedingungen geeignet. In den Standardgrössen 25, 35 und 50 mm Durchmesser erreichen sie beeindruckende Haltekräfte von 120, 300 bzw. 700 N bei einer Einschaltdauer von 40%.
Die neuen Permanentelektromagnete GTN025, GTN035 und GTN050 erreichen im stromlosen Zustand eine Haltekraft von 120N, 300N und 700N und sind für das lange Halten von magnetischen Werkstücken ausgelegt. Bei Einschalten der Gleichstromspule wird das Permanentmagnetfeld an der Haftfläche neutralisiert und das zu haltende Werkstück kann entnommen werden. Der Elektromagnet hält Lasten auch bei Stromausfall und muss zum Lösen des Werkstücks nur kurz mit Strom versorgt werden. Die Permanentelektromagnete der GTN Serie weisen eine Schutzart IP65 auf.
Technische Daten
- Nennspannung
- 24 VDC
- Einschaltdauer ED
- 40 %
- Bauform
- rund
- Anschlussart
- mit freien Litzen
- Kabel-/Litzenlänge
- 200 mm
- Thermische Klasse
- B, 130 °C
- Marke
- Kendrion (Donaueschingen/Engelswies) GmbH
