WDT UP 14

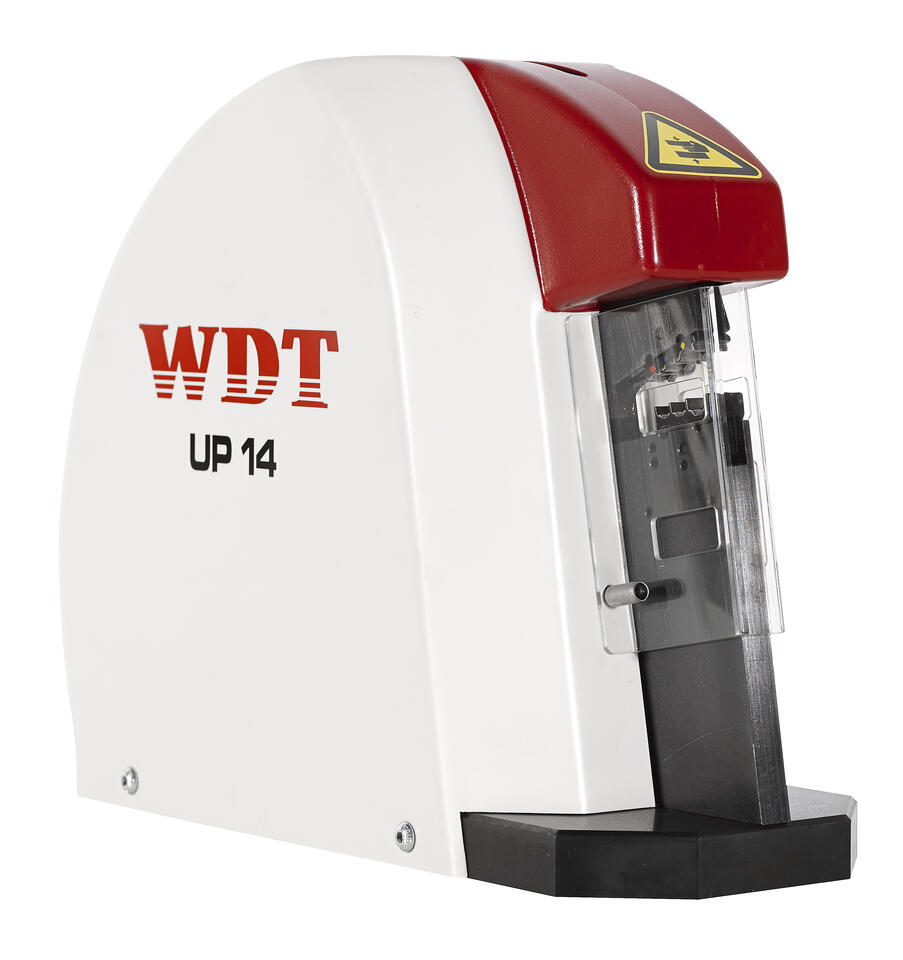

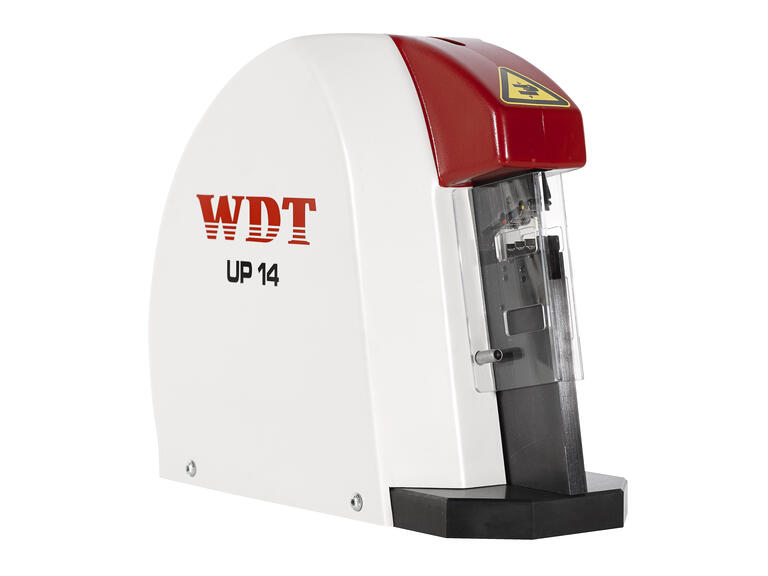

WDT Pneumatische scherenbewegte Parallel Crimpmaschine UP 14 - 0481-20000

Eigenschaften

Die scherenbewegte pneumatische Crimpmaschine UP 14, sowie die Sonderversionen UP14 BA (Handhebel) und UP 14 Z (inkl. Zwangsablaufsteuerung) sind auf Grund des äußerst guten Preis-Leistungsverhältnisses das ideale Einstiegsmodell zur maschinellen Verarbeitung loser Kontakte. Mit einer Crimpkraft von ca. 1,4 to sind die ergonomischen Maschinen in der Lage die meisten kleineren elektrischen Kontakte (Aderendhülsen bis 50mm²) mühelos zu verarbeiten:- Isolierte Presskabelschuhe 0,25 - 6 mm2
- Nicht isolierte Rohr- und Quetschkabelschuhe 0,5 - 16 mm2
- Isolierte und nicht isolierte Aderendhülsen 0,14 - 50 mm2
- Gedrehte Kontakte 0,14 - 16 mm2
- Nicht isolierte Faston Flachstecker 0,14 - 6 mm2
- Nicht isolierte Rohrkabelschuhe und Stoßverbinder 1,0 - 6,0 mm2
- Kundenspezifische AnwendungenDie Maschinen sind entwickelt für kleine und mittlere Losgrößen ("Low Volume - High Mix") und bieten durch die große Auswahl an Wechselgesenken, sowie schneller und einfacher Umrüstung auf neue Anwendungen, eine Vielzahl von Verarbeitungsmöglichkeiten. Selbst kundenspezifische Lösungen für spezielle elektrische Kontakte sind nach Absprache kein Problem.Die Sonderversion UP 14 BA verfügt über einen Handhebel für das Öffnen und Schließen des Crimpeinsatzes zur exakten Platzierung des Kontaktes, die UP 14 Z über eine Zwangsablaufsteuerung zur zusätzlichen Sicherung der Prozessqualität.Wie alle WEZAG/WDT Produkte besticht die UP 14 Serie durch Ihre hohe Qualität, Prozesssicherheit und vor allem außergewöhnliche Flexibilität.Die pneumatischen Maschinen der UP 14-Serie entsprechen der EG-Richtlinie 2011/65/EU (RoHS 2) und sind CE-konform.Für verschiedenste Standard-, sowie Sonderanwendungen sind alle WEZAG Gesenke einsetzbar.Grundausrüstung:
- Pneumatisches Sicherheits-Fußpedal
- Anschlussschläuche
- EingriffschutzTechnische Daten:
- Crimpkraft: 14 kN
- Betriebsdruck: 6 bar/87 psi
- Abmessungen: 300x125x260 mm
- Gewicht: 13 kg

Technische Daten

Geeignet für
verschiedene Anwendungen
Pressform
universal (Wechseleinsätze)
Querschnitt
0.14 - 50 mm²
Ausführung/Betätigung
pneumatisch
Einsätze auswechselbar
Ja
Anzahl der mitgelieferten Einsätze
0
Presskraft
14 kN
Gewicht
13000 g
Marke
Wezag GmbH
Menge Art.Nr. Bezeichnung Lager VE Einheit
WDT UP 14 0481-20000 1 Stk
