Caractéristiques du produit
Socket IC de précision pour montage SMD 2,54 mm série 015 – variantes 1 & 2
Socket IC de précision pour montage SMD 2,54 mm compatible avec tous les procédés de brasage par refusion courants

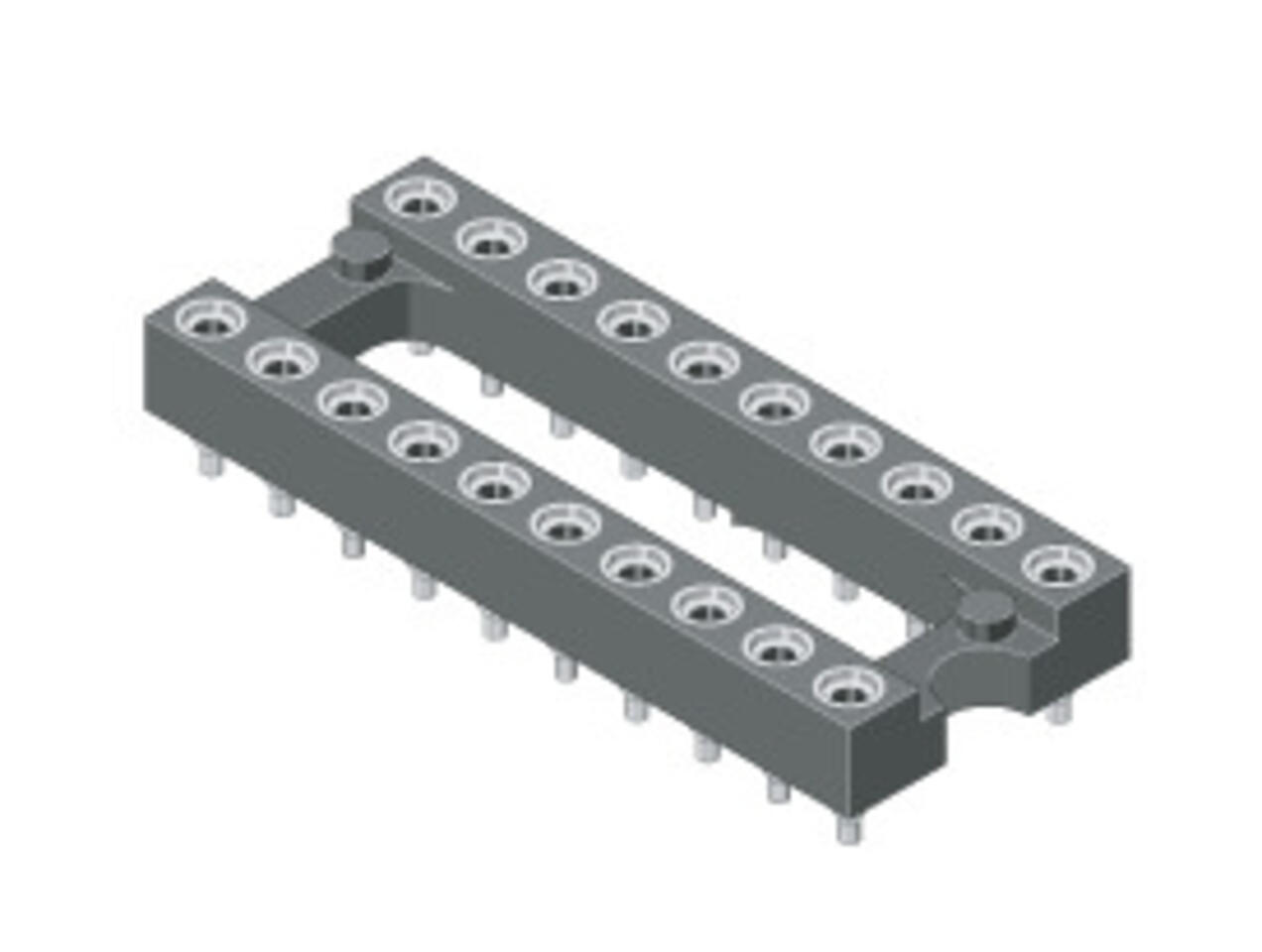

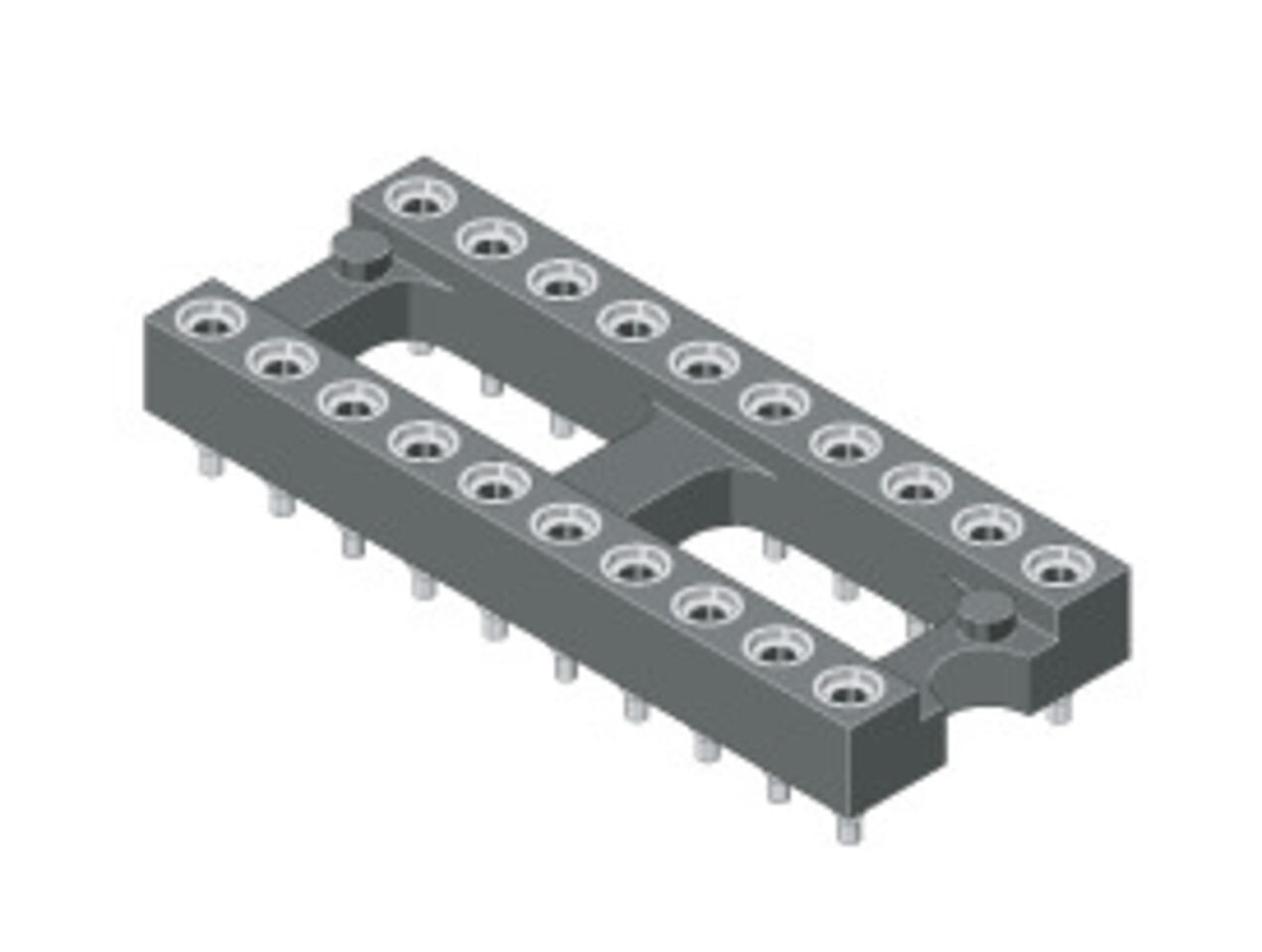

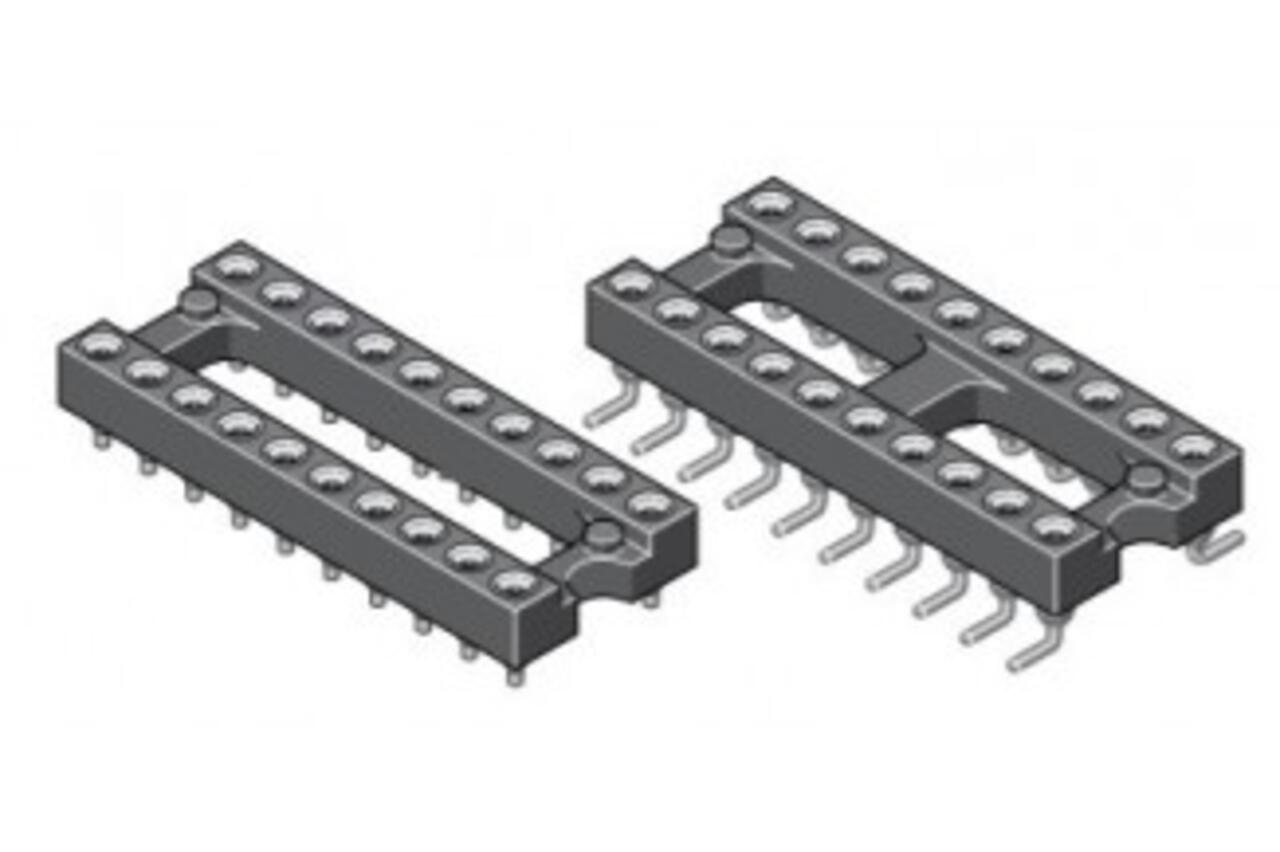

Versions avec ou sans nervure centrale, avec broche flottante ou contact à ailettes de mouette
Pour plus d’informations techniques et modèles ou nombres de broches non listés ici, veuillez consulter les fiches techniques/catalogues en téléchargement.
N’hésitez pas à nous contacter!
Caractéristiques techniques et téléchargements
- connecteur / broche
- IC Sockel
- pas
- 2.54 mm
- matériau de contact
- alliage de cuivre
- Traitement de surface
- Sn (tin plating)
- alignement à PCB
- Vertikal
- température de fonctionnement
- -55°C bis + 125°C
- Sockellayout
- DIL (Dual-in-line)
- matériau d'isolation
- Hochtemperaturfestes Thermoplast UL94V-0
- Courant nominal
- 3
- Tension nominale
- 150 VRMS / VDC / Luft- und Kriechstrecken beachten
- rigidité diélectrique
- 1'000 VRMS für 1 Minute
- marque
- MPE-Garry
- Downloads
- MPE-Garry_Serie015.pdf
Filtre

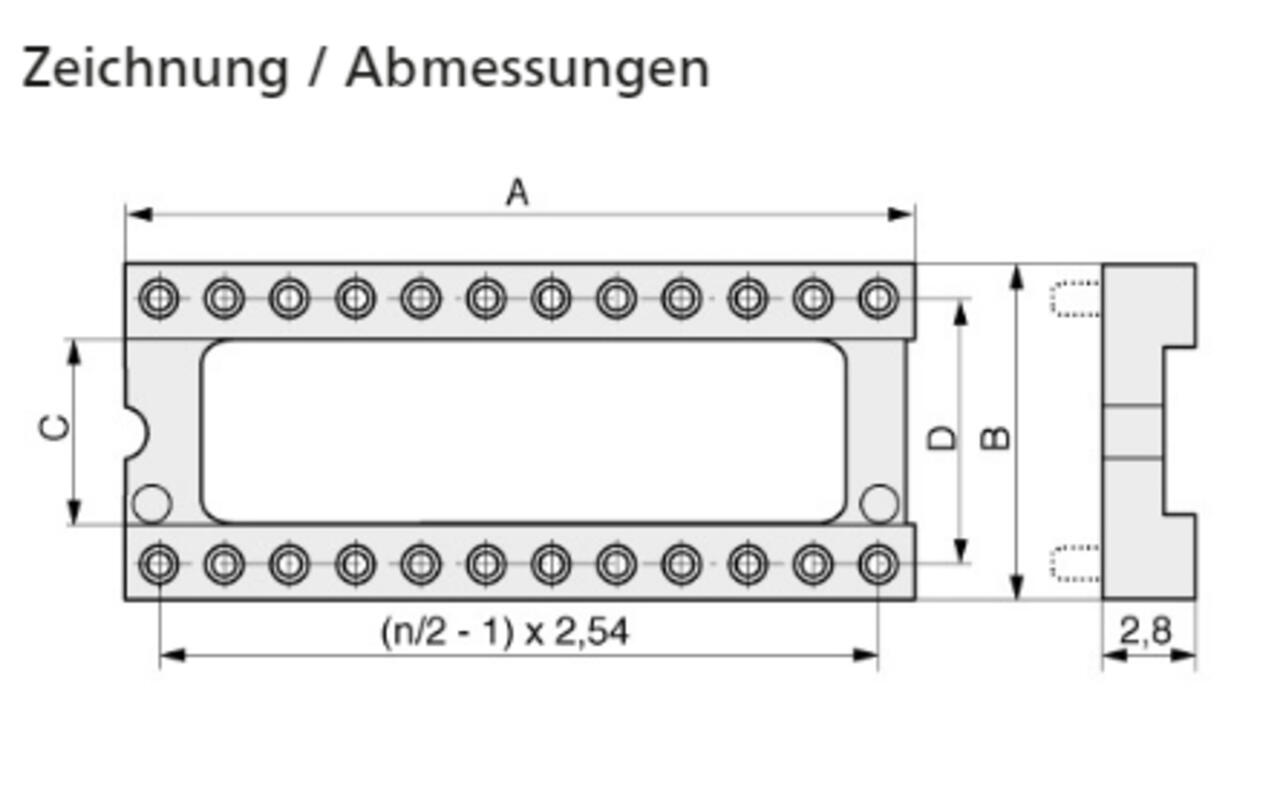

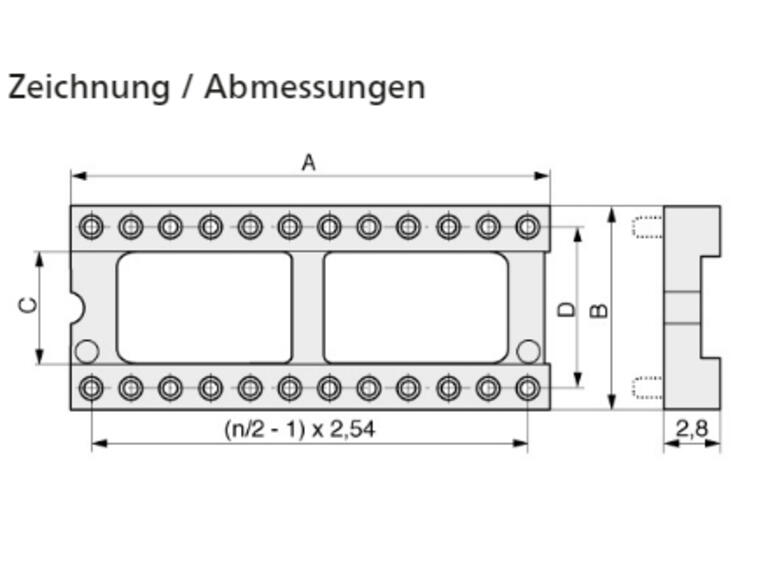

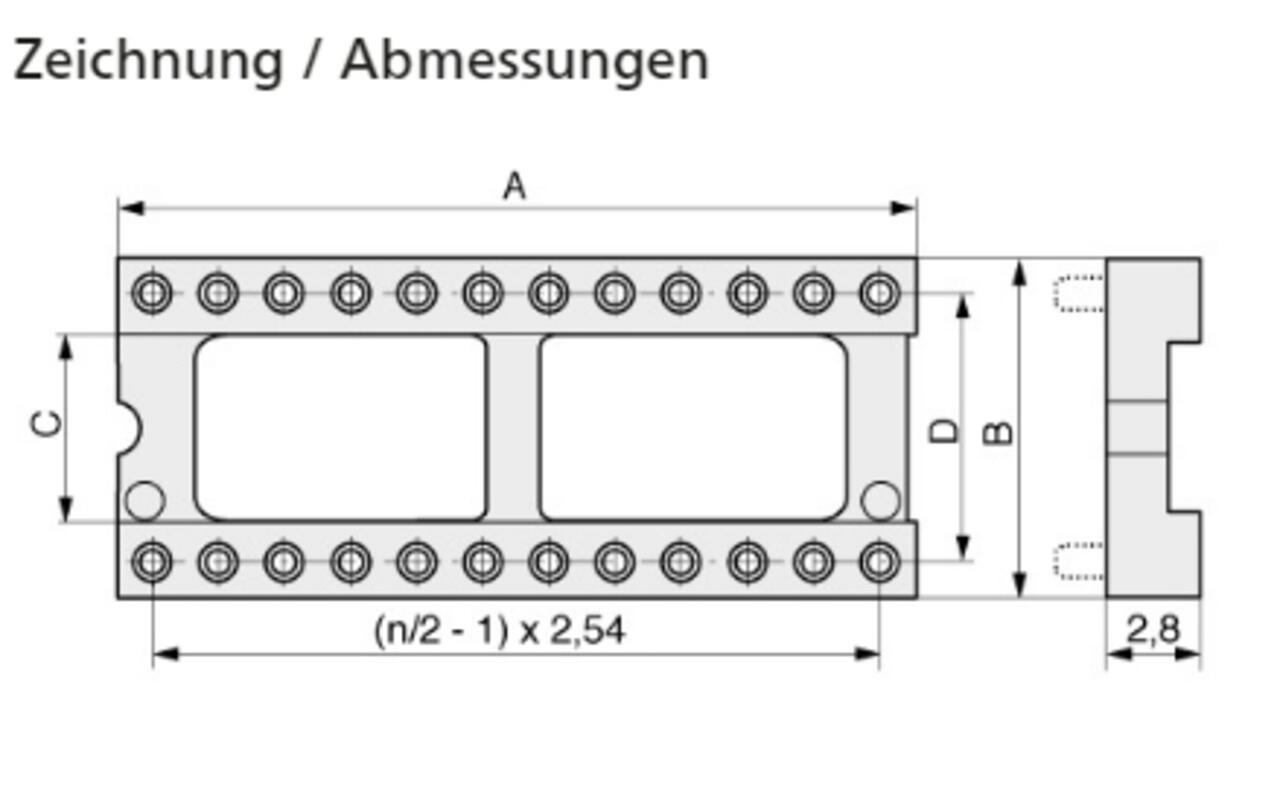

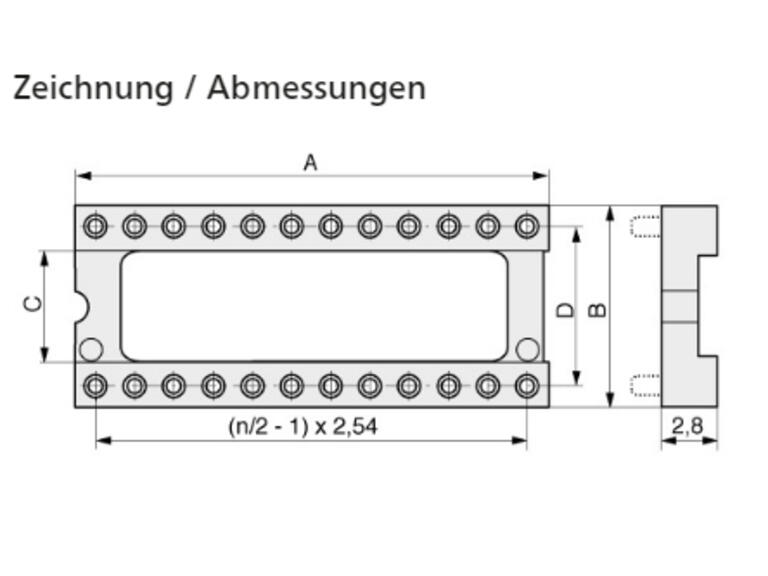

| Quantité | Réf. | Désignation | Stock | nombre de pol | Abstand D (E) | Variante des Sockels | Kontakttyp | longueur totale A | longueur de plug-in B | longueur de soudure C | connexion PCB | UV | Unité |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
015-1-004-3-H5STF-LT0 | MP-SMD 04.3 STGU |
|
4 | 7.62 mm | Präzisions-SMD-Sockel ohne Mittelsteg | SMD Floating | 5mm | 10.1mm | 4.4mm | SMD | 104 | Stk |
|
|
015-1-006-3-H5STF-LT0 | MP-SMD 06.3 STGU |
|
6 | 7.62 mm | Präzisions-SMD-Sockel ohne Mittelsteg | SMD Floating | 7.6mm | 10.1mm | 4.4mm | SMD | 69 | Stk |
|
|
015-1-008-3-H5STF-LT0 | MP-SMD 08.3 STGU |
|
8 | 7.62 mm | Präzisions-SMD-Sockel ohne Mittelsteg | SMD Floating | 10.1mm | 10.1mm | 4.4mm | SMD | 52 | Stk |
|
|
015-1-010-3-H5STF-LT0 | MP-SMD 10.3 STGU |
|
10 | 7.62 mm | Präzisions-SMD-Sockel ohne Mittelsteg | SMD Floating | 12.6mm | 10.1mm | 4.4mm | SMD | 41 | Stk |
|
|
015-1-014-3-H5STF-LT0 | MP-SMD 14.3 STGU |
|
14 | 7.62 mm | Präzisions-SMD-Sockel ohne Mittelsteg | SMD Floating | 17.7mm | 10.1mm | 4.4mm | SMD | 29 | Stk |
|
|
015-1-016-3-H5STF-LT0 | MP-SMD 16.3 STGU |
|
16 | 7.62 mm | Präzisions-SMD-Sockel ohne Mittelsteg | SMD Floating | 20.3mm | 10.1mm | 4.4mm | SMD | 25 | Stk |
|
|
015-2-018-3-H5STF-LT0 | MP-SMD 18.3 STGU |
|
18 | 7.62 mm | Präzisions-SMD-Sockel mit Mittelsteg | SMD Floating | 22.8mm | 10.1mm | 4.4mm | SMD | 22 | Stk |
|
|
015-2-020-3-H5STF-LT0 | MP-SMD 20.3 STGU |
|
20 | 7.62 mm | Präzisions-SMD-Sockel mit Mittelsteg | SMD Floating | 25.3mm | 10.1mm | 4.4mm | SMD | 20 | Stk |
|
|
015-1-022-3-H5STF-LT0 | MP-SMD 22.3 STGU |
|
22 | 7.62 mm | Präzisions-SMD-Sockel ohne Mittelsteg | SMD Floating | 27.8mm | 10.1mm | 4.4mm | SMD | 18 | Stk |
|
|
015-2-022-4-H5STF-LT0 | MP-SMD 22.4 STGU |
|
22 | 10.16 mm | Präzisions-SMD-Sockel mit Mittelsteg | SMD Floating | 27.8mm | 12.6mm | 6.5mm | SMD | 18 | Stk |
|
|
015-2-024-3-H5STF-LT0 | MP-SMD 24.3 STGU |
|
24 | 7.62 mm | Präzisions-SMD-Sockel mit Mittelsteg | SMD Floating | 30.4mm | 10.1mm | 4.4mm | SMD | 17 | Stk |
|
|
015-2-024-4-H5STF-LT0 | MP-SMD 24.4 STGU |
|
24 | 10.16 mm | Präzisions-SMD-Sockel mit Mittelsteg | SMD Floating | 30.4mm | 12.6mm | 6.5mm | SMD | 17 | Stk |
|
|
015-2-024-6-H5STF-LT0 | MP-SMD 24.6 STGU |
|
24 | 15.24mm | Präzisions-SMD-Sockel mit Mittelsteg | SMD Floating | 30.4mm | 17.7mm | 10.6mm | SMD | 17 | Stk |
|
|
015-2-028-3-H5STF-LT0 | MP-SMD 28.3 STGU |
|
28 | 7.62 mm | Präzisions-SMD-Sockel mit Mittelsteg | SMD Floating | 35.5mm | 10.1mm | 4.4mm | SMD | 14 | Stk |
|
|
015-2-028-6-H5STF-LT0 | MP-SMD 28.6 STGU |
|
28 | 15.24mm | Präzisions-SMD-Sockel mit Mittelsteg | SMD Floating | 35.5mm | 17.7mm | 10.6mm | SMD | 14 | Stk |
|
|
015-2-032-6-H5STF-LT0 | MP-SMD 32.6 STGU |
|
32 | 15.24mm | Präzisions-SMD-Sockel mit Mittelsteg | SMD Floating | 60.4mm | 17.7mm | 10.6mm | kA | 12 | Stk |
|
|
015-2-036-6-H5STF-LT0 | MP-SMD 36.6 STGU |
|
36 | 15.24mm | Präzisions-SMD-Sockel mit Mittelsteg | SMD Floating | 45.7mm | 17.7mm | 10.6mm | SMD | 11 | Stk |
|
|
015-2-040-6-H5STF-LT0 | MP-SMD 40.6 STGU |
|
40 | 15.24mm | Präzisions-SMD-Sockel mit Mittelsteg | SMD Floating | 50.8mm | 17.7mm | 10.6mm | SMD | 10 | Stk |
|
|
015-1-006-3-H1STF-LT0 | MP-SMD-G 06.3 STGU |
|
6 | 7.62 mm | Präzisions-SMD-Sockel ohne Mittelsteg | SMD Gull Wing | 7.6mm | 10.1mm | 4.4mm | SMD | 69 | Stk |
|
|
015-1-008-3-H1STF-LT0 | MP-SMD-G 08.3 STGU |
|
8 | 7.62 mm | Präzisions-SMD-Sockel ohne Mittelsteg | SMD Gull Wing | 10.1mm | 10.1mm | 4.4mm | SMD | 52 | Stk |
|
|
015-1-010-3-H1STF-LT0 | MP-SMD-G 10.3 STGU |
|
10 | 7.62 mm | Präzisions-SMD-Sockel ohne Mittelsteg | SMD Gull Wing | 12.6mm | 10.1mm | 4.4mm | SMD | 41 | Stk |
|
|
015-1-014-3-H1STF-LT0 | MP-SMD-G 14.3 STGU |
|
14 | 7.62 mm | Präzisions-SMD-Sockel ohne Mittelsteg | SMD Gull Wing | 17.7mm | 10.1mm | 4.4mm | SMD | 29 | Stk |
|
|
015-1-016-3-H1STF-LT0 | MP-SMD-G 16.3 STGU |
|
16 | 7.62 mm | Präzisions-SMD-Sockel ohne Mittelsteg | SMD Gull Wing | 20.3mm | 10.1mm | 4.4mm | SMD | 25 | Stk |
|
|
015-2-018-3-H1STF-LT0 | MP-SMD-G 18.3 STGU |
|
18 | 7.62 mm | Präzisions-SMD-Sockel mit Mittelsteg | SMD Gull Wing | 22.8mm | 10.1mm | 4.4mm | SMD | 22 | Stk |
|
|
015-2-020-3-H1STF-LT0 | MP-SMD-G 20.3 STGU |
|
20 | 7.62 mm | Präzisions-SMD-Sockel mit Mittelsteg | SMD Gull Wing | 25.3mm | 10.1mm | 4.4mm | SMD | 20 | Stk |
|
|
015-2-022-3-H1STF-LT0 | MP-SMD-G 22.3 STGU |
|
22 | 7.62 mm | Präzisions-SMD-Sockel ohne Mittelsteg | SMD Gull Wing | 27.8mm | 10.1mm | 4.4mm | SMD | 18 | Stk |
|
|
015-2-022-4-H1STF-LT0 | MP-SMD-G 22.4 STGU |
|
22 | 10.16 mm | Präzisions-SMD-Sockel mit Mittelsteg | SMD Gull Wing | 27.8mm | 12.6mm | 6.5mm | SMD | 19 | Stk |
|
|
015-2-024-3-H1STF-LT0 | MP-SMD-G 24.3 STGU |
|
24 | 7.62 mm | Präzisions-SMD-Sockel mit Mittelsteg | SMD Gull Wing | 30.4mm | 10.1mm | 4.4mm | SMD | 17 | Stk |
|
|
015-2-024-4-H1STF-LT0 | MP-SMD-G 24.4 STGU |
|
24 | 10.16 mm | Präzisions-SMD-Sockel mit Mittelsteg | SMD Gull Wing | 30.4mm | 12.6mm | 6.5mm | SMD | 17 | Stk |
|
|
015-2-024-6-H1STF-LT0 | MP-SMD-G 24.6 STGU |
|
24 | 15.24mm | Präzisions-SMD-Sockel mit Mittelsteg | SMD Gull Wing | 30.4mm | 17.7mm | 10.6mm | SMD | 17 | Stk |
|
|
015-2-028-3-H1STF-LT0 | MP-SMD-G 28.3 STGU |
|
28 | 7.62 mm | Präzisions-SMD-Sockel mit Mittelsteg | SMD Gull Wing | 35.5mm | 10.1mm | 4.4mm | SMD | 14 | Stk |
|
|
015-2-032-6-H1STF-LT0 | MP-SMD-G 32.6 STGU |
|
32 | 15.24mm | Präzisions-SMD-Sockel mit Mittelsteg | SMD Gull Wing | 40.6mm | 17.7mm | 10.6mm | SMD | 12 | Stk |
|
|
015-2-036-6-H1STF-LT0 | MP-SMD-G 36.6 STGU |
|
36 | 15.24mm | Präzisions-SMD-Sockel mit Mittelsteg | SMD Gull Wing | 45.7mm | 17.7mm | 10.6mm | SMD | 11 | Stk |
|
|
015-2-040-6-H1STF-LT0 | MP-SMD-G 40.6 STGU |
|
40 | 15.24mm | Präzisions-SMD-Sockel mit Mittelsteg | SMD Gull Wing | 50.8mm | 17.7mm | 10.6mm | SMD | 10 | Stk |
