Produkteigenschaften

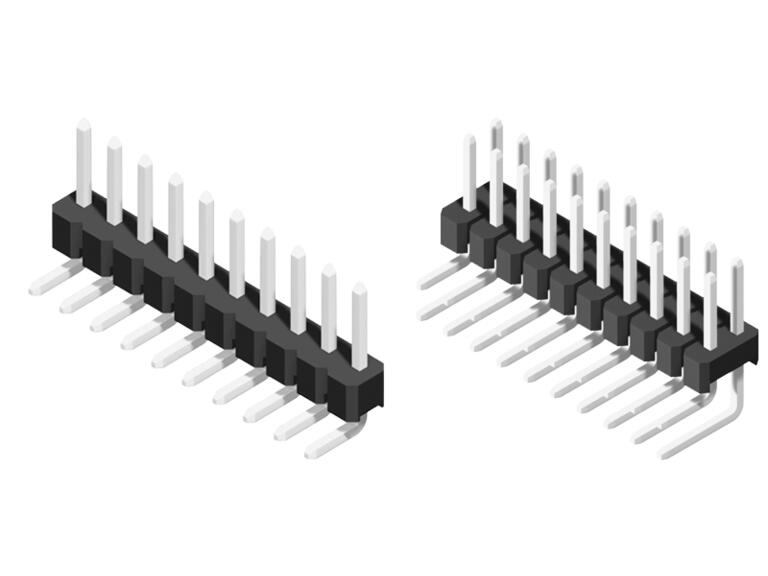

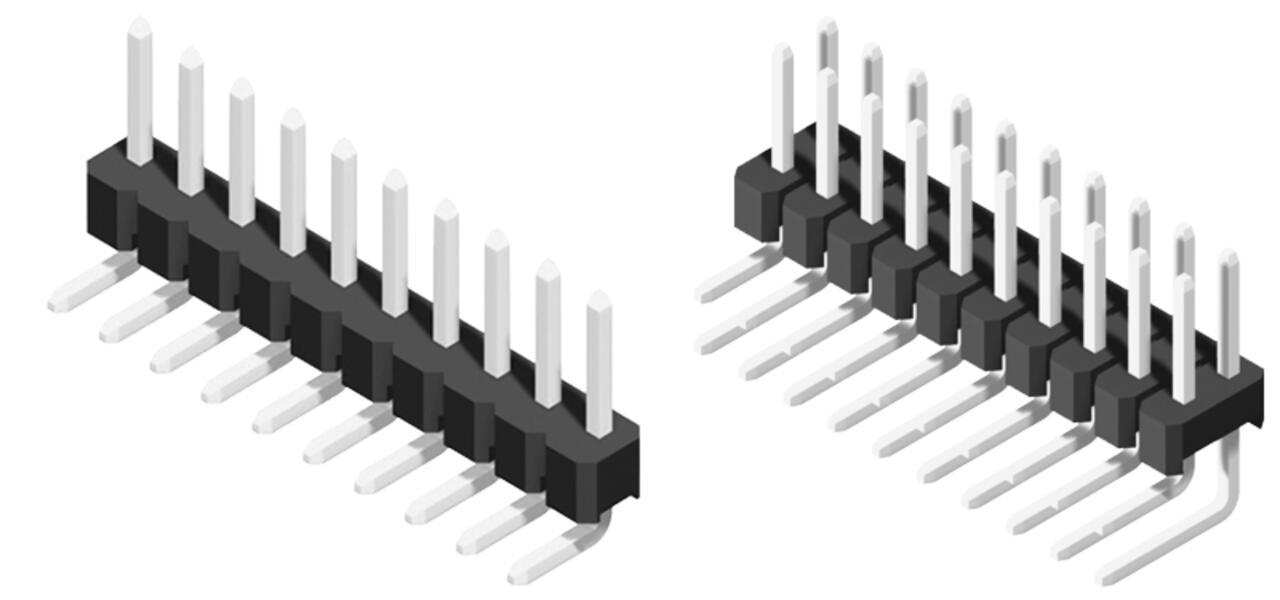

Stiftleiste THT Raster 2,54 mm – Serie 010 – Ausführung: gewinkelt/horizontal
Standardstiftleisten mit quadratischen 0,63 mm Stiften und einem Raster von 2,54 mm. Verschiedene Kontaktoberflächen erhältlich. Jede beliebige Stiftlänge lieferbar. Kundenspezifische Ausführungen auch für kleinere Mengen möglich.
– Kontaktoberfläche: verfügbar „00“= verzinnt, „25“=0.25µm selektiv vergoldet und „03“=0.1-0.2µm vergoldet
– Maximale Polzahlen: 1-reihig 002-050 Pol, 2-reihig 004-100 Pol, 3-reihig 006-150 Pol
– Ausführungen: gewinkelt, 1-reihig, 2-reihig, 3-reihig
*** Polzahlen, welche hier nicht aufgelistet sind fragen Sie bitte an. Es sind auch Sonderbestückungen möglich ***
Technische Daten & Downloads
- Variante
- Stiftleiste
- Raster
- 2.54 mm
- Leiterplattenanschluss
- THT
- Kontaktmaterial
- CuZn30
- Isolationsmaterial
- Stanyl (UL94-V0)
- Nennstrom
- 3
- Nennspannung
- 250 VAC
- Betriebstemperatur
- -55°C bis + 125°C
- Verarbeitungstemperatur
- 235°C (30-60sec) - 260°C (10sec)
- Isolierkörper L
- 2.5
- Ausrichtung zu PCB
- Horizontal (Parallel)
- Marke
- Ratioplast-Electronics
- Downloads
- Datasheet_Serie010_right_angled.pdf
Filter
| Menge | Art. Nr. | Lager | Veredelung Kontakt | Polzahl | Bezeichnung | Gesamtlänge A | Steckbereich B | verfügbar in Ausführung | VE | Einheit |
|---|---|---|---|---|---|---|---|---|---|---|
|
|
010.03.25.122.005 |
|
0.25µm selective gold plating | 5 | 0100325122005 | 10.73mm | 6.96mm | 1-reihig | 1 | Stk |
|
|
010.01.00.122.016 |
|
Sn (tin plating) | 16 | 0100100122016 | 7.33mm | 3.56mm | 1-reihig | 1 | Stk |
|
|
010.04.00.222.100 |
|
Sn (tin plating) | 100 | 0100400222100 | 12.53mm | 8.76mm | 2-reihig | 1 | Stk |
|
|
010.05.00.122.012 |
|
Sn (tin plating) | 12 | 0100500122012 | 13.73mm | 9.96mm | 1-reihig | 1 | Stk |
|
|
010.01.03.122.002 |
|
0.1-0.2µm gold plating | 2 | 0100103122002 | 7.33mm | 3.56mm | 1-reihig | 1 | Stk |
|
|
010.02.03.122.004 |
|
0.1-0.2µm gold plating | 4 | 0100203122004 | 8.63mm | 4.86mm | 1-reihig | 1 | Stk |
|
|
010.03.25.122.010 |
|
0.25µm selective gold plating | 10 | 0100325122010 | 10.73mm | 6.96mm | 1-reihig | 1 | Stk |
|
|
010.03.03.222.006 |
|
0.1-0.2µm gold plating | 6 | 0100303222006 | 10.73mm | 6.96mm | 2-reihig | 1 | Stk |
|
|
010.05.03.122.050 |
|
0.1-0.2µm gold plating | 50 | 0100503122050 | 13.73mm | 9.96mm | 1-reihig | 1 | Stk |
|
|
010.01.00.222.100 |
|
Sn (tin plating) | 100 | 0100100222100 | 7.33mm | 3.56mm | 2-reihig | 1 | Stk |
|
|
010.05.00.222.040 |
|
Sn (tin plating) | 40 | 0100500222040 | 13.73mm | 9.96mm | 2-reihig | 1 | Stk |
|
|
010.01.25.122.050 |
|
0.25µm selective gold plating | 50 | 0100125122050 | 7.33mm | 3.56mm | 1-reihig | 1 | Stk |
|
|
010.03.25.222.100 |
|
0.25µm selective gold plating | 100 | 0100325222100 | 10.73mm | 6.96mm | 2-reihig | 1 | Stk |
|
|
010.02.25.222.100 |
|
0.25µm selective gold plating | 100 | 0100225222100 | 8.63mm | 4.86mm | 2-reihig | 1 | Stk |
|
|
010.05.03.122.006 |
|
0.1-0.2µm gold plating | 6 | 0100503122006 | 13.73mm | 9.96mm | 1-reihig | 1 | Stk |
|
|
010.01.03.122.005 |
|
0.1-0.2µm gold plating | 5 | 0100103122005 | 7.33mm | 3.56mm | 1-reihig | 1 | Stk |
|
|
010.02.00.222.006 |
|
Sn (tin plating) | 6 | 0100200222006 | 8.63mm | 4.86mm | 2-reihig | 1 | Stk |
|
|
010.02.25.122.011 |
|
0.25µm selective gold plating | 11 | 0100225122011 | 8.63mm | 4.86mm | 1-reihig | 1 | Stk |
|
|
010.03.00.222.100 |
|
Sn (tin plating) | 100 | 0100300222100 | 10.73mm | 6.96mm | 2-reihig | 1 | Stk |
|
|
010.04.00.122.010 |
|
Sn (tin plating) | 10 | 0100400122010 | 12.53mm | 8.76mm | 1-reihig | 1 | Stk |
|
|
010.01.25.122.002 |
|
0.25µm selective gold plating | 2 | 0100125122002 | 7.33mm | 3.56mm | 1-reihig | 1 | Stk |
|
|
010.03.25.122.009 |
|
0.25µm selective gold plating | 9 | 0100325122009 | 10.73mm | 6.96mm | 1-reihig | 1 | Stk |
|
|
010.02.03.122.003 |
|
0.1-0.2µm gold plating | 3 | 0100203122003 | 8.63mm | 4.86mm | 1-reihig | 1 | Stk |
|
|
010.02.25.122.014 |
|
0.25µm selective gold plating | 14 | 0100225122014 | 8.63mm | 4.86mm | 1-reihig | 1 | Stk |
|
|
010.02.00.122.003 |
|
Sn (tin plating) | 3 | 0100200122003 | 8.63mm | 4.86mm | 1-reihig | 1 | Stk |
|
|
010.02.03.222.006 |
|
0.1-0.2µm gold plating | 6 | 0100203222006 | 8.63mm | 4.86mm | 2-reihig | 1 | Stk |
|
|
010.03.03.122.006 |
|
0.1-0.2µm gold plating | 6 | 0100303122006 | 10.73mm | 6.96mm | 1-reihig | 1 | Stk |
|
|
010.02.25.122.024 |
|
0.25µm selective gold plating | 24 | 0100225122024 | 8.63mm | 4.86mm | 1-reihig | 1 | Stk |
|
|
010.01.25.222.100 |
|
0.25µm selective gold plating | 100 | 0100125222100 | 7.33mm | 3.56mm | 2-reihig | 1 | Stk |
|
|
010.04.03.122.050 |
|
0.1-0.2µm gold plating | 50 | 0100403122050 | 12.53mm | 8.76mm | 1-reihig | 1 | Stk |
|
|
010.01.00.122.050 |
|
Sn (tin plating) | 50 | 0100100122050 | 7.33mm | 3.56mm | 1-reihig | 1 | Stk |
|
|
010.03.25.122.015 |
|
0.25µm selective gold plating | 15 | 0100325122015 | 10.73mm | 6.96mm | 1-reihig | 1 | Stk |
|
|
010.05.00.122.005 |
|
Sn (tin plating) | 5 | 0100500122005 | 13.73mm | 9.96mm | 1-reihig | 1 | Stk |
|
|
010.05.03.122.005 |
|
0.1-0.2µm gold plating | 5 | 0100503122005 | 13.73mm | 9.96mm | 1-reihig | 1 | Stk |
|
|
010.02.00.122.005 |
|
Sn (tin plating) | 5 | 0100200122005 | 8.63mm | 4.86mm | 1-reihig | 1 | Stk |
|
|
010.04.00.122.050 |
|
Sn (tin plating) | 50 | 0100400122050 | 12.53mm | 8.76mm | 1-reihig | 1 | Stk |
|
|
010.05.00.122.050 |
|
Sn (tin plating) | 50 | 0100500122050 | 13.73mm | 9.96mm | 1-reihig | 1 | Stk |
|
|
010.02.00.122.004 |
|
Sn (tin plating) | 4 | 0100200122004 | 8.63mm | 4.86mm | 1-reihig | 1 | Stk |
|
|
010.01.03.122.012 |
|
0.1-0.2µm gold plating | 12 | 0100103122012 | 7.33mm | 3.56mm | 1-reihig | 1 | Stk |
|
|
010.01.00.222.006 |
|
Sn (tin plating) | 6 | 0100100222006 | 7.33mm | 3.56mm | 2-reihig | 1 | Stk |
|
|
010.02.03.222.100 |
|
0.1-0.2µm gold plating | 100 | 0100203222100 | 8.63mm | 4.86mm | 2-reihig | 1 | Stk |
|
|
010.02.25.122.007 |
|
0.25µm selective gold plating | 7 | 0100225122007 | 8.63mm | 4.86mm | 1-reihig | 1 | Stk |
|
|
010.02.03.122.009 |
|
0.1-0.2µm gold plating | 9 | 0100203122009 | 8.63mm | 4.86mm | 1-reihig | 1 | Stk |
|
|
010.03.25.222.020 |
|
0.25µm selective gold plating | 20 | 0100325222020 | 10.73mm | 6.96mm | 2-reihig | 1 | Stk |
|
|
010.04.03.222.100 |
|
0.1-0.2µm gold plating | 100 | 0100403222100 | 12.53mm | 8.76mm | 2-reihig | 1 | Stk |
|
|
010.01.03.222.100 |
|
0.1-0.2µm gold plating | 100 | 0100103222100 | 7.33mm | 3.56mm | 2-reihig | 1 | Stk |
|
|
010.05.00.222.060 |
|
Sn (tin plating) | 60 | 0100500222060 | 13.73mm | 9.96mm | 2-reihig | 1 | Stk |
|
|
010.02.25.122.050 |
|
0.25µm selective gold plating | 50 | 0100225122050 | 8.63mm | 4.86mm | 1-reihig | 1 | Stk |
|
|
010.03.25.122.003 |
|
0.25µm selective gold plating | 3 | 0100325122003 | 10.73mm | 6.96mm | 1-reihig | 1 | Stk |
|
|
010.04.25.222.100 |
|
0.25µm selective gold plating | 100 | 0100425222100 | 12.53mm | 8.76mm | 2-reihig | 1 | Stk |
|
|
010.01.00.122.005 |
|
Sn (tin plating) | 5 | 0100100122005 | 7.33mm | 3.56mm | 1-reihig | 1 | Stk |
|
|
010.01.03.222.006 |
|
0.1-0.2µm gold plating | 6 | 0100103222006 | 7.33mm | 3.56mm | 2-reihig | 1 | Stk |
|
|
010.03.03.122.050 |
|
0.1-0.2µm gold plating | 50 | 0100303122050 | 10.73mm | 6.96mm | 1-reihig | 1 | Stk |
|
|
010.01.03.122.050 |
|
0.1-0.2µm gold plating | 50 | 0100103122050 | 7.33mm | 3.56mm | 1-reihig | 1 | Stk |
|
|
010.03.25.122.008 |
|
0.25µm selective gold plating | 8 | 0100325122008 | 10.73mm | 6.96mm | 1-reihig | 1 | Stk |
|
|
010.05.03.122.020 |
|
0.1-0.2µm gold plating | 20 | 0100503122020 | 13.73mm | 9.96mm | 1-reihig | 1 | Stk |
|
|
010.04.25.122.050 |
|
0.25µm selective gold plating | 50 | 0100425122050 | 12.53mm | 8.76mm | 1-reihig | 1 | Stk |
|
|
010.05.25.122.050 |
|
0.25µm selective gold plating | 50 | 0100525122050 | 13.73mm | 9.96mm | 1-reihig | 1 | Stk |
|
|
010.03.00.122.010 |
|
Sn (tin plating) | 10 | 0100300122010 | 10.73mm | 6.96mm | 1-reihig | 1 | Stk |
|
|
010.01.00.122.003 |
|
Sn (tin plating) | 3 | 0100100122003 | 7.33mm | 3.56mm | 1-reihig | 1 | Stk |
|
|
010.01.25.122.008 |
|
0.25µm selective gold plating | 8 | 0100125122008 | 7.33mm | 3.56mm | 1-reihig | 1 | Stk |
|
|
010.01.00.122.010 |
|
Sn (tin plating) | 10 | 0100100122010 | 7.33mm | 3.56mm | 1-reihig | 1 | Stk |
|
|
010.03.03.122.012 |
|
0.1-0.2µm gold plating | 12 | 0100303122012 | 10.73mm | 6.96mm | 1-reihig | 1 | Stk |
|
|
010.03.00.122.002 |
|
Sn (tin plating) | 2 | 0100300122002 | 10.73mm | 6.96mm | 1-reihig | 1 | Stk |
|
|
010.03.03.222.010 |
|
0.1-0.2µm gold plating | 10 | 0100303222010 | 10.73mm | 6.96mm | 2-reihig | 1 | Stk |
|
|
010.02.00.122.050 |
|
Sn (tin plating) | 50 | 0100200122050 | 8.63mm | 4.86mm | 1-reihig | 1 | Stk |
|
|
010.02.03.122.050 |
|
0.1-0.2µm gold plating | 50 | 0100203122050 | 8.63mm | 4.86mm | 1-reihig | 1 | Stk |
|
|
010.03.03.122.005 |
|
0.1-0.2µm gold plating | 5 | 0100303122005 | 10.73mm | 6.96mm | 1-reihig | 1 | Stk |
|
|
010.02.00.222.010 |
|
Sn (tin plating) | 10 | 0100200222010 | 8.63mm | 4.86mm | 2-reihig | 1 | Stk |
|
|
010.03.00.122.004 |
|
Sn (tin plating) | 4 | 0100300122004 | 10.73mm | 6.96mm | 1-reihig | 50 | Stk |
|
|
010.04.00.122.008 |
|
Sn (tin plating) | 8 | 0100400122008 | 12.53mm | 8.76mm | 1-reihig | 1 | Stk |
|
|
010.02.00.122.009 |
|
Sn (tin plating) | 9 | 0100200122009 | 8.63mm | 4.86mm | 1-reihig | 1 | Stk |
|
|
010.04.25.222.016 |
|
0.25µm selective gold plating | 16 | 0100425222016 | 12.53mm | 8.76mm | 2-reihig | 1 | Stk |
|
|
010.03.03.222.020 |
|
0.1-0.2µm gold plating | 20 | 0100303222020 | 10.73mm | 6.96mm | 2-reihig | 1 | Stk |
|
|
010.05.00.222.100 |
|
Sn (tin plating) | 100 | 0100500222100 | 13.73mm | 9.96mm | 2-reihig | 1 | Stk |
|
|
010.02.25.122.004 |
|
0.25µm selective gold plating | 4 | 0100225122004 | 8.63mm | 4.86mm | 1-reihig | 1 | Stk |
|
|
010.02.25.122.002 |
|
0.25µm selective gold plating | 2 | 0100225122002 | 8.63mm | 4.86mm | 1-reihig | 1 | Stk |
|
|
010.02.00.222.100 |
|
Sn (tin plating) | 100 | 0100200222100 | 8.63mm | 4.86mm | 2-reihig | 1 | Stk |
|
|
010.03.03.222.100 |
|
0.1-0.2µm gold plating | 100 | 0100303222100 | 10.73mm | 6.96mm | 2-reihig | 1 | Stk |
|
|
010.03.00.122.050 |
|
Sn (tin plating) | 50 | 0100300122050 | 10.73mm | 6.96mm | 1-reihig | 1 | Stk |
|
|
010.02.03.122.002 |
|
0.1-0.2µm gold plating | 2 | 0100203122002 | 8.63mm | 4.86mm | 1-reihig | 1 | Stk |
|
|
010.03.03.122.014 |
|
0.1-0.2µm gold plating | 14 | 0100303122014 | 10.73mm | 6.96mm | 1-reihig | 1 | Stk |
|
|
010.01.00.222.024 |
|
Sn (tin plating) | 24 | 0100100222024 | 7.33mm | 3.56mm | 2-reihig | 1 | Stk |
|
|
010.03.25.122.050 |
|
0.25µm selective gold plating | 50 | 0100325122050 | 10.73mm | 6.96mm | 1-reihig | 1 | Stk |
|
|
010.05.03.122.010 |
|
0.1-0.2µm gold plating | 10 | 0100503122010 | 13.73mm | 9.96mm | 1-reihig | 1 | Stk |
|
|
010.05.03.222.100 |
|
0.1-0.2µm gold plating | 100 | 0100503222100 | 13.73mm | 9.96mm | 2-reihig | 1 | Stk |
|
|
010.03.03.222.008 |
|
0.1-0.2µm gold plating | 6 | 0100303222008 | 10.73mm | 6.96mm | 2-reihig | 1 | Stk |
|
|
010.05.25.222.100 |
|
0.25µm selective gold plating | 100 | 0100525222100 | 13.73mm | 9.96mm | 2-reihig | 1 | Stk |
|
|
010.02.03.122.005 |
|
0.1-0.2µm gold plating | 5 | 0100203122005 | 8.63mm | 4.86mm | 1-reihig | 1 | Stk |
|
|
010.03.03.122.018 |
|
0.1-0.2µm gold plating | 18 | 0100303122018 | 10.73mm | 6.96mm | 1-reihig | 1 | Stk |
